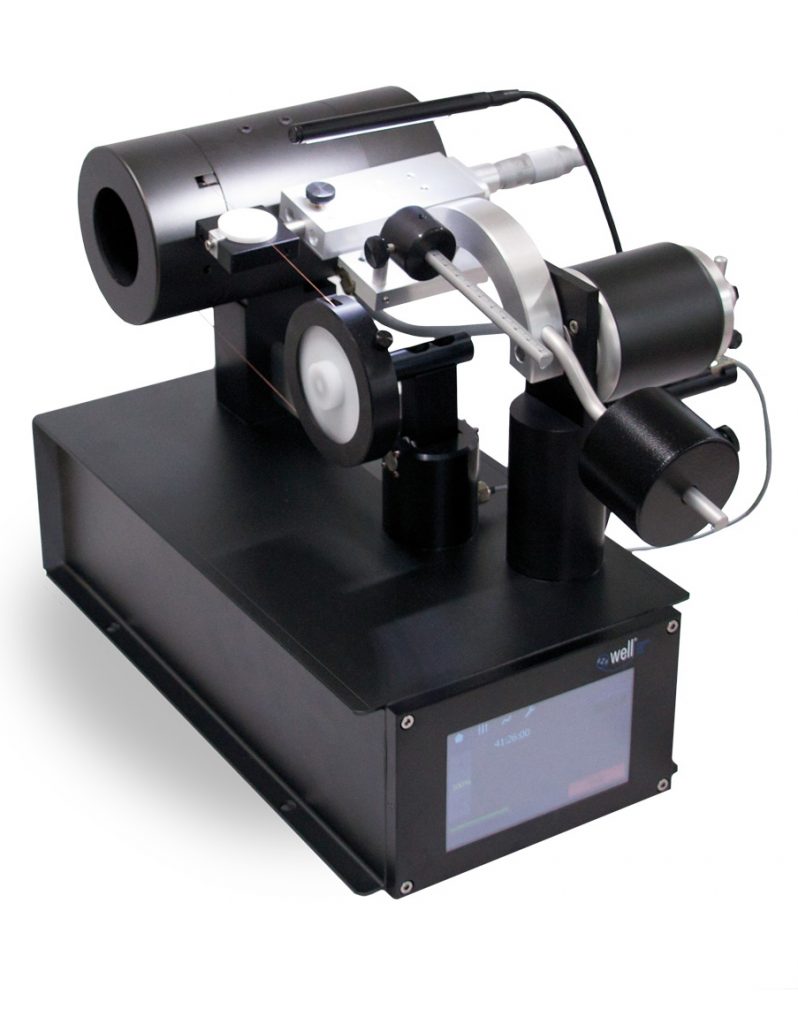

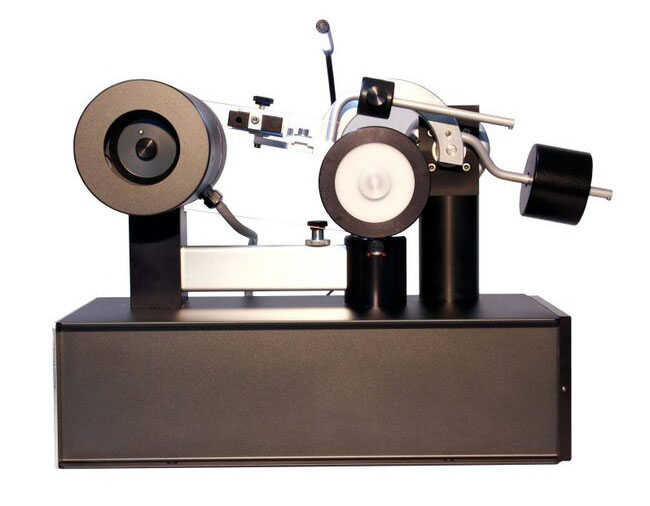

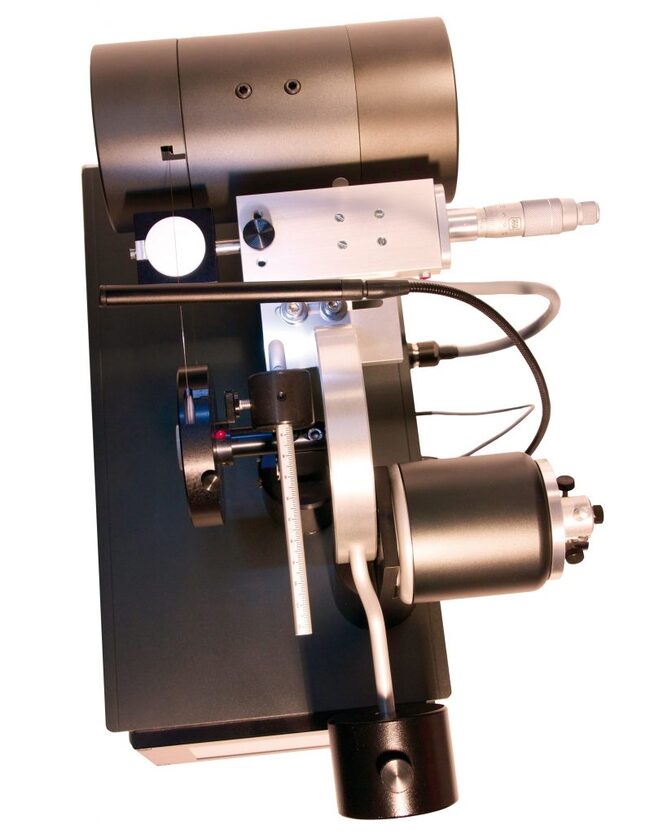

다아이몬드와이어 절단기
Model 3400
Model 3400
Premium (Horizontal)
제품번호
34.P.000
- This model enables you to cut small workpieces (monocrystalline, semiconductor, ceramic, fragile materials, etc.).
- The piece to be cut can be positioned inside the loop, which allows very precise positioning before starting the cutting process, as well as visual monitoring of the piece during cutting. The support for the workpiece is fixed to a beam with a counterweight. This ensures and maintains the required force for the entire duration of the cut. The wire tension is always adjustable using weights.
Well
제품 LIST
연관 제품
제품 사용법 및 사양
- 깨지거나 변형 등 취급상의 주의가 요구되는 시편절단에 적합 함.
- 와이어가 노출되는 공간의 길이는 80 mm로 다양한 시편의 절단이 가능 합니다.
- 시편부하는 무게추를 이용하여 조절이 가능 합니다.
- 시편 절단면의 특성평가뿐 아니라 Multi Wire Saw의 테스트 장치로 이용이 가능하며, 냉각수 및 연마 슬러리 등의 조건설정이 가능합니다. (Ra=1 μm 이하)
- 추천 샘플 사이즈는 20 mm x 20 mm x 10 mm입니다.
- 와이어 간격 사이즈: 60 mm 표준, 와이어 절단 안전스위치 장착
- 시료 회전 홀더: rack and pinion 표준장비
- 시료대: 세라믹 Ø30 mm 플레이트
- 카운터밸런스 기구: 자동 슬라이드 표준장비
- 워크 테이블: 위치조절 워크테이블 장착,미세조절 마이크로미터 장착,Endpoint detect 센서 장착
- 전원:220V AC 50-60Hz
- 중량:17 kg
- 크기:W x D x H 310 x 410 x 460 mm
제품 LIST
| 사진 | 제품번호 | 수량 | 설명 |
|---|---|---|---|
|
|
34.P.000 | Model 3400 Horizontal Prenium complete | |
|
33.0.000 | Winding device type 33 for 3400, 3500saws | |
|
|
D030.60.120 | Ø 0.30mm, µ 60. L 120m Wire on Spool | |
|
|
30.0.900 | Cutting fluid concentrate 0,5 liter | |
|
|
71-10040 | Hot Mounting Wax 50g Stick |
