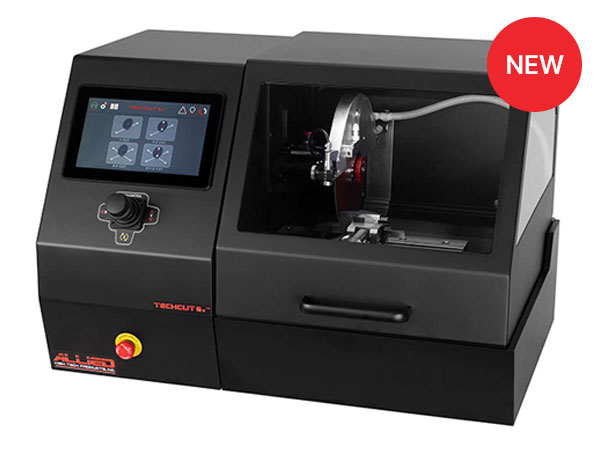

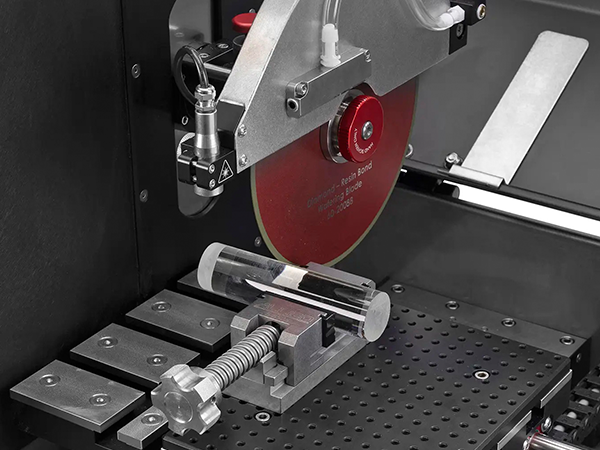

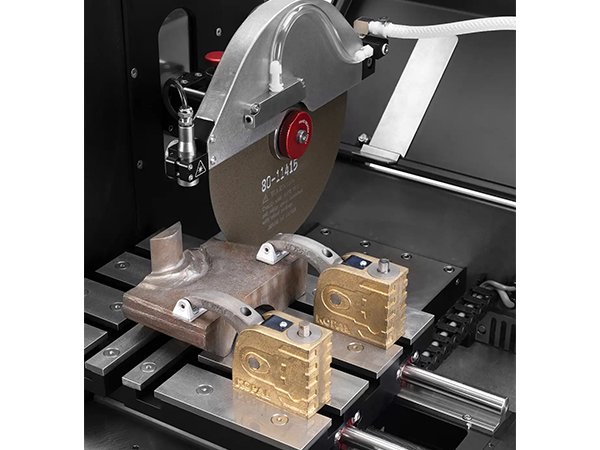

3축(X-Y-Z) 고속 정밀 절단기
NEW TechCut 6x™
NEW TechCut 6x™
Precision 3-Axis High Speed
제품번호
5-5650

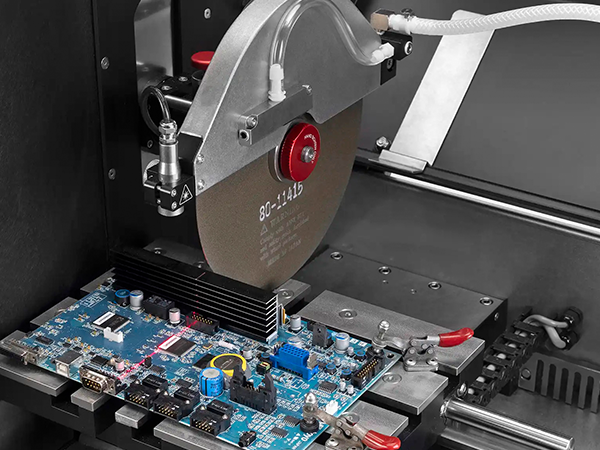

- 대형 9인치 터치스크린 : 직관적인 그래픽 인터페이스. 파워 세이브/슬립 모드로 에너지 절약 및 장비 수명 연장.
- 사용자 프로그래밍 : X축(인덱스), Y축(이송), Z축(블레이드 높이) 동작 제어, 절단 깊이, 블레이드 속도(RPM), 이송 속도(feed rate), 절단 하중(cutting load) 등 절단 파라미터 세팅
- 정밀 위치 제어용 조이스틱 : 전동식 조이스틱으로 Y/Z축 위치를 미세 조정할 수 있어, 시편 정렬 및 절단 시작점 설정이 용이함
- 절단 조건 최적화절단 하중(Low/Medium/High) 선택 가능하며, 블레이드 부하(load)를 실시간 모니터링해 자동으로 최적 feed rate를 유지.
절단 중 블레이드 바인딩이나파손 위험을 최소화 - 폐쇄 루프 모니터링 시스템 : 절단 과정에서 피드백을 실시간으로 받아 절단 상태를 제어하며 불필요한 진동이나 과부하를 줄여 안정성과 절단 품질을 향상.
- 작업 편의 기능 :
‒ 예상 절단 시간 및 남은 시간 표시 → 작업 계획 수립 용이
‒ 인터록(안전 차단) 가드 및 LED 조명 → 작업 중 안전 확보 및 가시성 향상
‒ 블레이드/시편 정렬용 레이저 → 절단 시작점 정밀 맞춤 - 내구성 있는 구조 설계 : 고강도 알루미늄과 스테인리스 스틸로 제작되어 장기간 사용에도 뒤틀림이나 부식에 강함.
- ** 주의: Table과 액세서리들은 별도 판매함
Allied
제품 LIST
연관 제품
제품 사용법 및 사양
- 블레이드 모터 : 고출력, 일정 토크 서보 모터, 최대 토크 84.5 in-lb (9.55 N·m)
- 블레이드 속도 : 100–5000 RPM (100 RPM 단위, 해상도 1 RPM)
- 블레이드 직경 : 3–9” (75–230mm), 아버 홀 0.5” (12.7mm) 또는 1.25” (32mm)
- 절단 용량 : 최대 3.5” (89mm) 봉재(bar stock) 절단 가능
- Y축 이송 속도 : 0.01–10 in/min (0.1–250 mm/min), 0.01” (0.1 mm) 단위 조정
- Y축 최대 이동 범위 : 9” (230 mm), 0.01” (0.1 mm) 단위 조정
- X축 최대 이동 범위 : 4” (100 mm), 0.001” (0.01 mm) 단위 조정
- Z축 최대 이동 범위 : 3.6” (91 mm), 0.01” (0.1 mm) 단위 조정

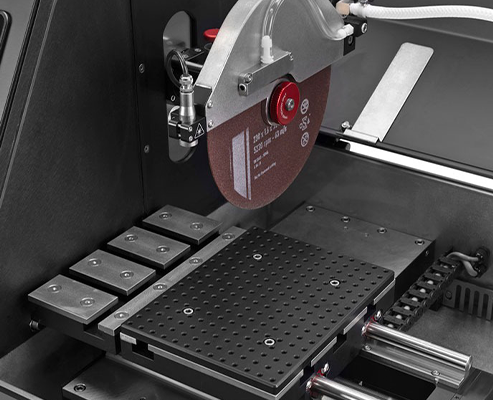

- T-슬롯 테이블 : 280 mm × 215 mm (11” × 8.5”), 슬롯 폭 12.7mm (0.5”)
- 냉각 시스템 : 외부 순환식, 7갤런 (26.5L)
- 전원 : 단상, 200–240V AC, 50/60Hz
- 장비 크기 : 724 x 622 x 527mm(28.5” W x 24.5” D x 20.75” H)
- 장비 중량 : 92.5 kg
- 보증 기간 : 2년
- 미국 Allied에서 설계 및 제조
제품 LIST
| 사진 | 제품번호 | 수량 | 설명 |
|---|---|---|---|
|
|
5-5650 | TechCut 6x™ Precision 3-Axis (X-Y-Z) High Speed Sectioning Machine | |
|
5-5675 | TechCut 6x™ Precision 2-Axis (Y-Z) High Speed Sectioning Machine | |
|
5-4050 | Vertical Adjusting Clamp 2.25" (57 mm) Capacity | |
|
|
5-4051 | Riser Block, 60 mm, for #5-4050 Vertical Adjusting Clamp | |
|

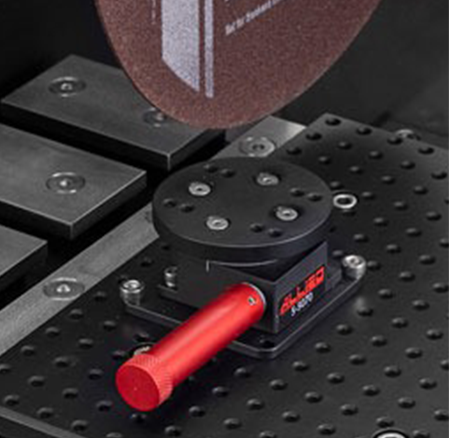

5-5070 | Fixture Rotation Stage, 40 mm Diameter x 25 mm Height, 360º continuous rotation (2º resolution) with locking screw | |
|
|
5-5340 | Low-speed saw fixture adapter for TechCut 5/5x and TechCut 6x machines | |
|

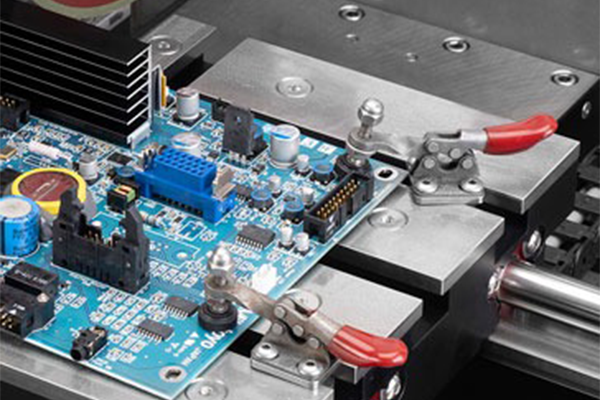

5-5350 | Table Clamp, 0.25" Capacity, for T-Slot Table (Pk/4) | |
|
5-5514 | Vise Riser, .75" (19 mm) Height, for #5-5525 Vise | |
|
5-5515 | Vise Riser, 1.5" (38 mm) Height, for #5-5525 Vise | |
|

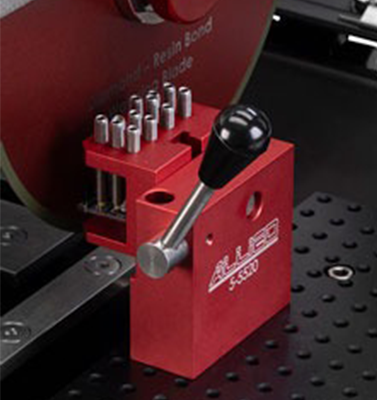

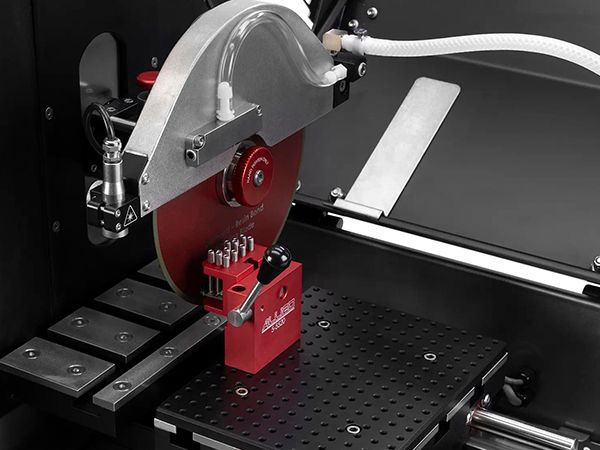

5-5520 | Cam-Lock Fixture Adapter | |
|

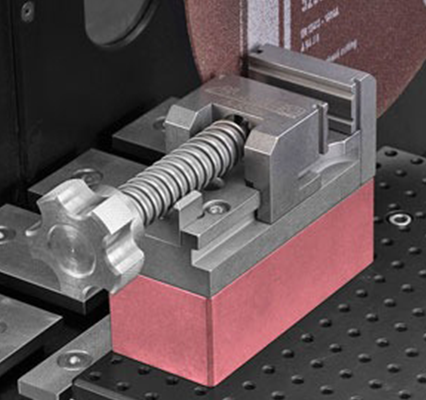

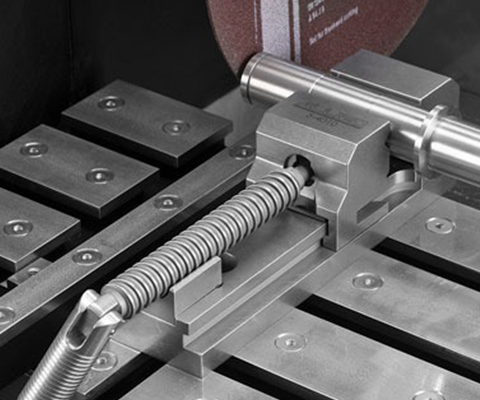

5-5525 | Quick-Slide Stainless Steel Vise, 2.13" Opening x 1.87" W x .83" H (54 x 47 x 21 mm) | |
|
|
5-5525-1-S | 1” Jaw Spacer for Vise #5-5525 | |
|

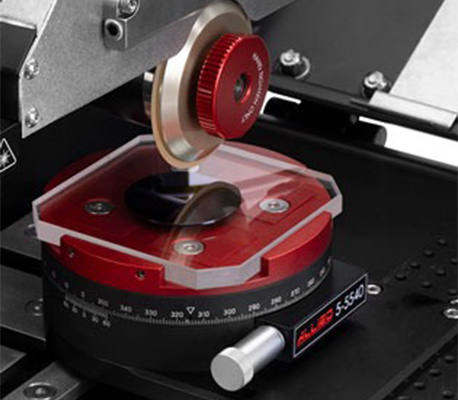

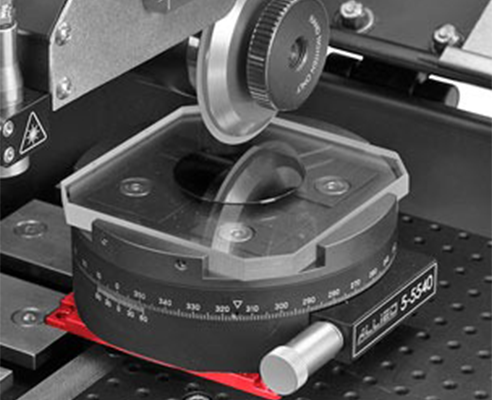

5-5540 | Dicing Rotation Stage, 360º with 0.1° Resolution | |
|

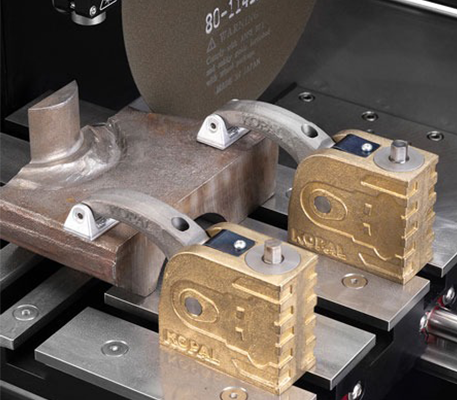

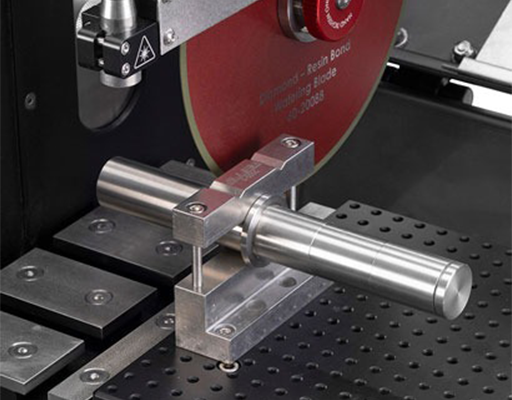

5-5555 | Saddle Clamp, Stainless Steel with V-Grooves (Pk/2) | |
|
|
5-5556 | Multi-Purpose Fixture, Stainless Steel for TechCut 5x/6x | |
|

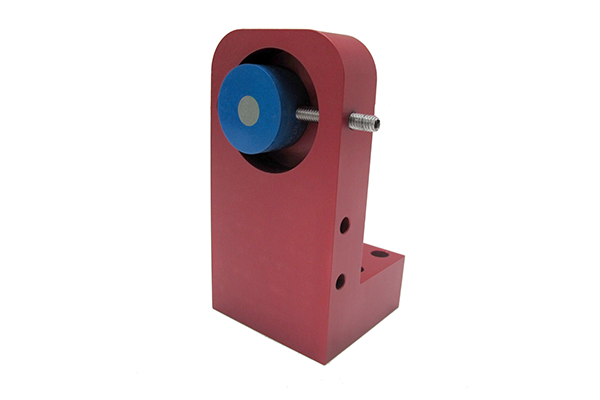

5-5560 | Teardrop Holder for 25 mm - 2" Mounts | |
|
5-5605 | Fixture Adapter Plate for TechCut 6x T-Slot Table | |
|
5-5610 | Dicing Rotation Stage Adapter Plate for TechCut 6x | |
|
|
5-5615 | Magnetic Particle Collector for TechCut 6x Coolant Reservoir | |
|

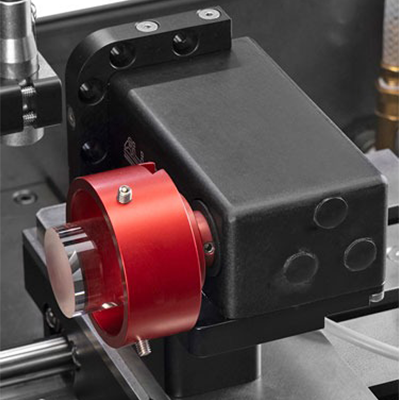

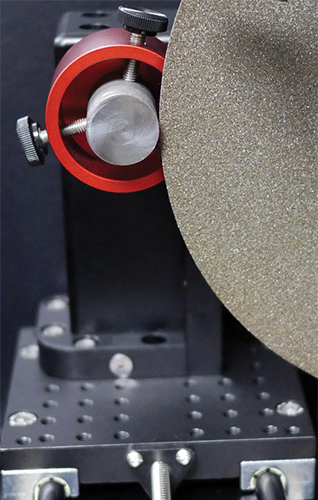

5-5645 | Rotational Cutting Attachment, for TechCut 6x | |
|
5-5745 | Rotational Cutting Attachment with Holders | |
|

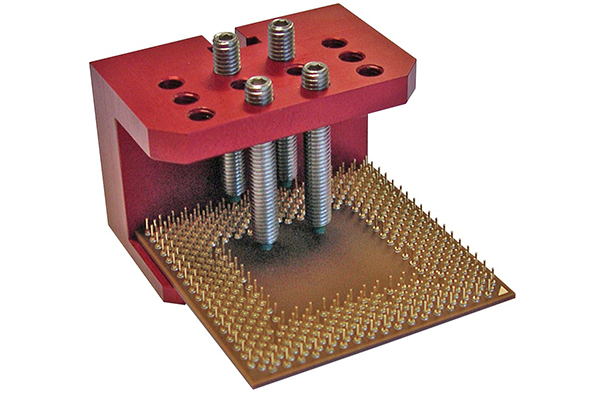

15-1045 | Multipurpose Fixture, 2" W x 1" H x 0.75" D (51 x 25 x 19 mm) Pocket |
